Fundamentos de la termografía - Gimatec
La termografía infrarroja es una técnica de inspección que permite visualizar y medir la temperatura sin contacto, a partir de la radiación infrarroja emitida por los objetos. Se utiliza ampliamente en industria, energía, edificación y seguridad para detectar anomalías térmicas de forma rápida, segura y no invasiva, incluso con los equipos en funcionamiento.
En Gimatec, especialistas en termografía profesional y soluciones de inspección industrial, consideramos clave comprender estos fundamentos para aplicar correctamente la termografía y obtener resultados fiables en entornos reales de trabajo.

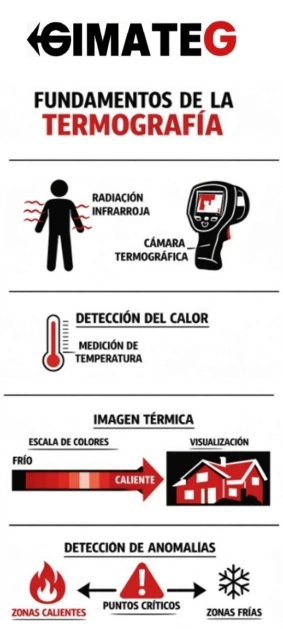

Principales fundamentos de la termografía:
- Radiación infrarroja: todos los objetos emiten radiación térmica en función de su temperatura, que las cámaras termográficas convierten en imágenes térmicas.
-
Emisividad: determina la capacidad de un material para emitir radiación infrarroja y es esencial para obtener mediciones precisas.
-
Reflexión y transmisión: la radiación reflejada del entorno puede influir en la medición; comprenderlo evita errores de interpretación.
-
Resolución infrarroja: a mayor resolución del detector, mayor nivel de detalle y mejor detección de anomalías térmicas.
-
Sensibilidad térmica (NETD): indica la mínima diferencia de temperatura detectable; un NETD bajo mejora la precisión.
-
Campo de visión y resolución espacial: definen el área observada y el tamaño mínimo del objeto que puede medirse a una determinada distancia.
No todas las cámaras termográficas son adecuadas para todas las aplicaciones. En Gimatec ofrecemos asesoramiento técnico especializado para seleccionar la cámara termográfica más adecuada según cada aplicación, garantizando mediciones fiables y resultados útiles.

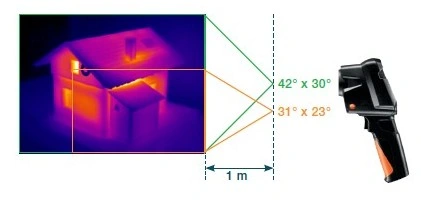

Campo de visión (FOV) y resolución espacial (IFOV) en termografía
El campo de visión (FOV) define el área que la cámara termográfica es capaz de visualizar y se expresa en grados. Depende de la óptica y de la resolución del detector: un FOV amplio cubre más superficie, mientras que un FOV más estrecho ofrece mayor detalle.
El IFOV (resolución espacial) indica el tamaño mínimo de objeto que corresponde a un píxel del detector a una determinada distancia. Para obtener una medición fiable, el objeto debe ocupar varios píxeles; por ello, el tamaño mínimo medible real suele ser aproximadamente tres veces el IFOV teórico.
Una correcta combinación de distancia, óptica y resolución es clave para evitar errores de medición y garantizar resultados termográficos precisos en aplicaciones industriales.
Campo de visión (FOV) y resolución espacial (IFOV) en termografía

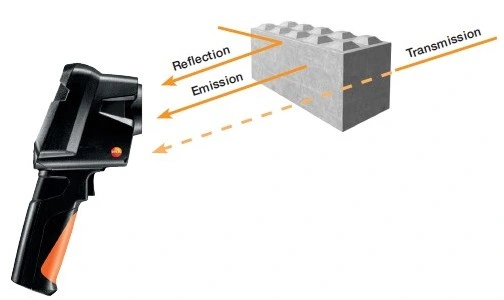

Emisión (emisividad)
La emisividad es la capacidad de un material para emitir radiación infrarroja propia en función de su temperatura. Se expresa como un valor entre 0 y 1, donde 1 representaría un emisor ideal, inexistente en la práctica.
Materiales habituales como el hormigón, plásticos o superficies pintadas presentan valores de emisividad altos y estables, lo que los hace adecuados para la termografía. Por el contrario, metales pulidos o superficies reflectantes tienen emisividades bajas y requieren ajustes específicos en la cámara para evitar errores de medición.
Reflexión
La reflexión es la capacidad de un material para reflejar la radiación infrarroja del entorno. Cuanto más lisa y brillante es una superficie, mayor es su componente reflectante.
En materiales de baja emisividad, parte de la radiación detectada por la cámara no procede del objeto, sino de fuentes externas reflejadas (cielo, sol, maquinaria, personas). Por este motivo, la temperatura reflejada debe tenerse en cuenta y compensarse correctamente para evitar lecturas erróneas.
Transmisión
La transmisión se refiere a la capacidad de un material para permitir el paso de la radiación infrarroja a través de él. En la mayoría de aplicaciones industriales, este factor es despreciable, ya que los materiales comunes no son transparentes a la radiación infrarroja de onda larga.

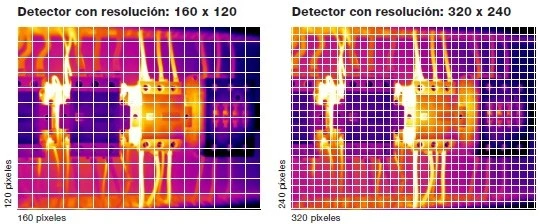

Resolución infrarroja
La resolución infrarroja de una cámara termográfica indica el número de píxeles del detector que componen la imagen térmica. Cada píxel representa un punto de medición de temperatura, por lo que una mayor resolución implica más información térmica disponible en cada imagen.
Cuanto mayor es la resolución del detector, mayor es la capacidad de identificar objetos pequeños, diferenciar detalles térmicos y realizar mediciones precisas a mayor distancia, sin pérdida de nitidez ni fiabilidad.
En aplicaciones profesionales, la resolución infrarroja es un factor clave para detectar anomalías tempranas, especialmente en inspecciones eléctricas, mecánicas e industriales, donde los puntos críticos suelen ocupar áreas reducidas dentro de la escena.
Conclusión: a mayor resolución infrarroja, mayor precisión, mayor distancia efectiva de inspección y mejor capacidad de análisis térmico.

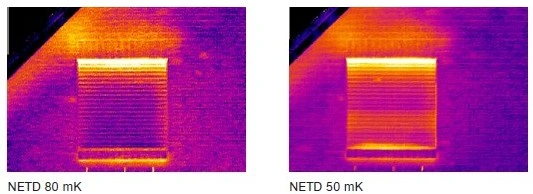

Sensibilidad térmica
La sensibilidad térmica, expresada como NETD (Noise Equivalent Temperature Difference), indica la menor diferencia de temperatura que una cámara termográfica es capaz de distinguir. Se expresa habitualmente en milikelvin (mK).
Un valor NETD bajo significa que la cámara puede detectar variaciones térmicas muy pequeñas, generando imágenes más limpias y precisas, especialmente en escenas con bajo contraste térmico. Por el contrario, un NETD alto implica mayor “ruido” y menor capacidad para identificar diferencias sutiles de temperatura.
En aplicaciones profesionales, la sensibilidad térmica es un factor clave para detectar anomalías incipientes y realizar inspecciones fiables en mantenimiento industrial, análisis energético y diagnóstico avanzado.
Conclusión: a menor valor NETD, mayor sensibilidad y mayor calidad en la medición térmica.
